РГСП - 5 М3 ПОДЗЕМНЫЙ

Описание:

Подземные горизонтальные стальные резервуары объемом 5 м3 обозначают как РГСП-5. В них хранятся участвующие в технологических процессах нефтегазовых и нефтехимических предприятий жидкости, например, нефтепродукты. Преимущества использования емкостей на 5 м3 состоят в следующем:

  • экономия производственной площади;
  • обеспечение высокой пожарной безопасности;
  • повышение экологичности предприятия.

Технические характеристики:

НАИМЕНОВАНИЕ ПАРАМЕТРАЗНАЧЕНИЕ
Давление, МПа налив
Давление в теплообменном устройстве, МПа 0,4
Температура, °С* от 0 до 90*
Допустимая минимальная температура стенки резервуара, °С:
Ст3пс4 минус 40
09Г2С-8 минус 60
Внутренний диаметр, Dв, мм 1600
Длина, L, мм 2785
Расстояние между опорами, L1, мм 2410
Длина цилиндрической части, L2, мм 2500
Расстояние до штуцера дренажа, L3, мм 1830
Толщина корпуса, S/S1, мм 4/8
Ширина, В, мм 1800
Высота, Н, мм 2835
Высота при транспортировке, Н1, мм 2050
Площадь поверхности теплообмена, м2 2,0
Масса, кг 1540
Установленный срок службы, лет 10
Сейсмичность по 12-ти балльной шкале, балл, не более 6
Группа резервуаров по ОСТ 26 291-94 5a
Рабочая среда Темные нефтепродукты
(токсичная, класс опасности 4 по ГОСТ 12.1007-76
взрывоопасная, категория 11А по ГОСТ Р 513330.11-99;
группа взрывоопасности ТЗ по ГОСТ Р 51330.5-99 пожароопасная)
Среда в теплообменном устройстве Жидкость (нетоксичная, взрывобезопасная, пожаробезопасная)

Конструкция РГСП – 5 м3

Подземные резервуары горизонтального типа, имеющие объем 5 м3 – это одностенные емкости с расположенной наверху горловиной. Они оборудованы люком, позволяющим упростить процесс установки конструкции и обеспечить свободный доступ внутрь. Материал для изготовления РГСП-5 подбирается с учетом условий эксплуатации:

  •     Для температур ниже -20°С предназначена сталь 09Г2С.
  •     Для температурных режимов с показателями не менее -20°С выбирается сталь Ст3.
  •     Для хранения жидкостей с повышенной коррозийной активностью подходит нержавеющая сталь.

На металлический сплав, из которого выполняются подземные резервуары, оказывает негативное влияние грунт. Оно гораздо сильнее, чем воздействие климата и воздуха на надземные сооружения. Поэтому на поверхность РГСП-5 наносят антикоррозийное покрытие.

Подземные резервуары 5 м3 нужно оборудовать подогревателями электрического или пароводяного типа в том случае, если в них хранятся высоковязкие нефтепродукты. Это необходимо для повышения качества операций по сливу и наливанию жидкостей, а также для уменьшения образований отложения на дне емкости. Усилить конструкцию и сохранить ее геометрию поможет укрепление резервуаров ребрами жесткости.

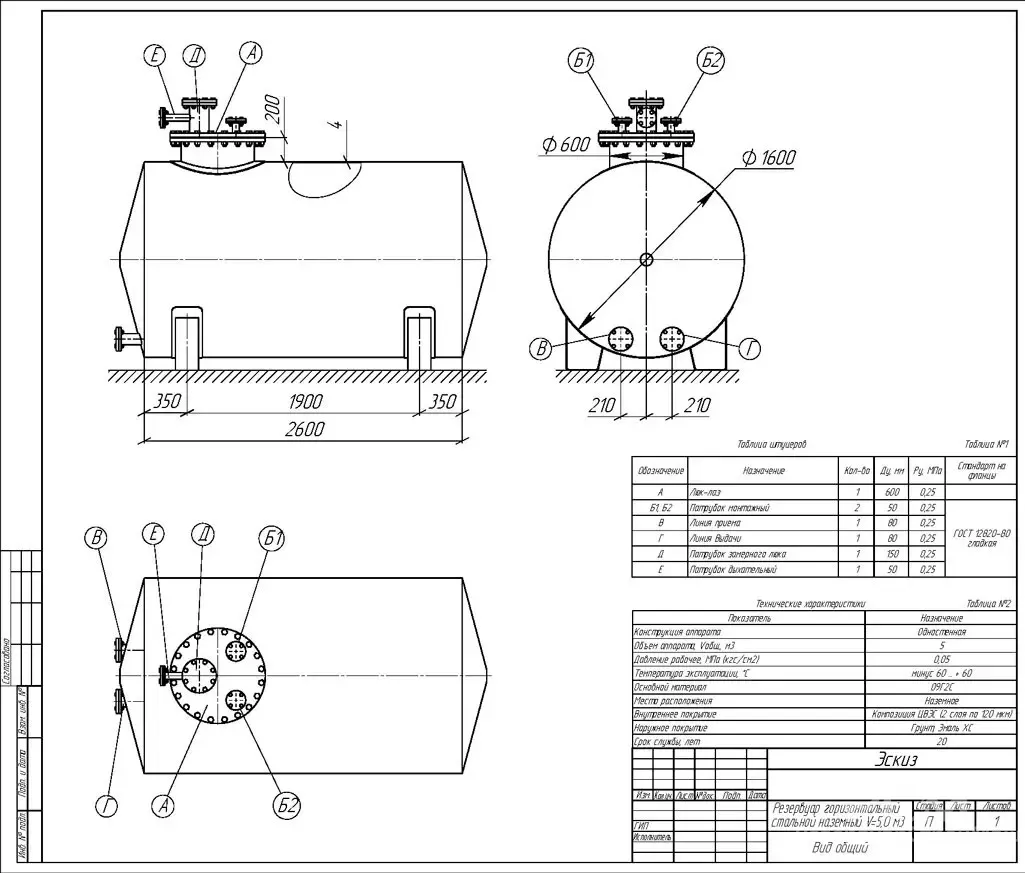

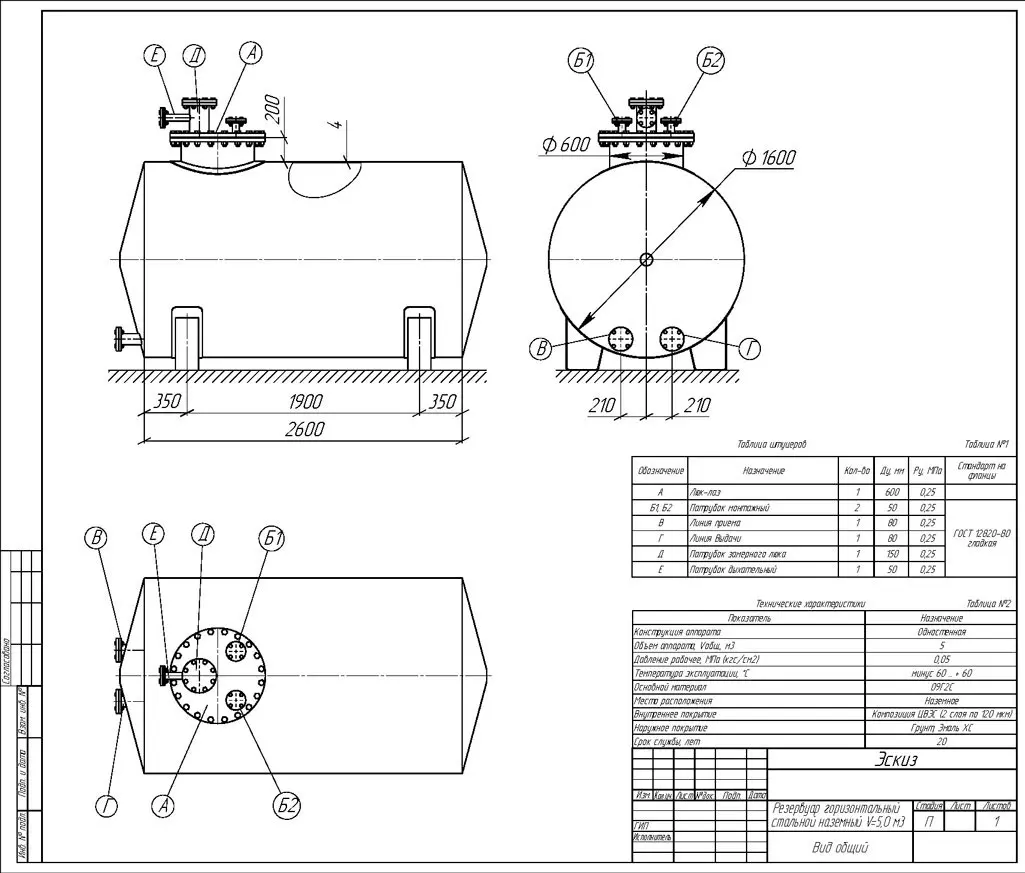

Схемы:

Как заказать?

Как купить РГСП - 5 М3?

Завод «РезервуарСтройМаш» изготавливает РГСП - 5 М3, как по отработанным типовым проектам, так и по индивидуальным проектам Заказчика, когда клиент хочет интегрировать в свой бизнес нестандартное решение, отвечающее исключительно его, конкретным, требованиям.

Чтобы создать заказ на изготовление РГС, Вы можете воспользоваться любым удобным способом связи:

  • позвонить по телефону бесплатной горячей линии 8 (800) 600-18-22;
  • отправить запрос или заполненный опросный лист на электронную почту zakaz@rsm-mash.ru;
  • воспользоваться формой "Заказать обратный звонок", указать контактные данные Вашего предприятия и специалисты завода «РезервуарСтройМаш» свяжутся с Вами в течение суток.

В рамках сотрудничества с заводом «РезервуарСтройМаш», кроме заказа на изготовление РГС, Вы также можете воспользоваться дополнительными услугами и/или укомплектовать заказ дополнительным оборудованием.

Завод «РезервуарСтройМаш» предлагает комплексный подход к заказу РГСП - 5 М3, а именно:

  • предпроектную подготовку;
  • разработку проектной документации или отдельных проектов КМ/РКД/ППР;
  • строительно-монтажные работы;
  • доставку резервуаров и резервуарного оборудования;
  • комплектацию Вашего резервуара дополнительным оборудованием от проверенных поставщиков.

Стоимость

Стоимость РГСП - 5 М3 зависит от многих технических параметров заказа.

Базовой цены для сложного технологического оборудования к которому безусловно относится РГСП - 5 М3, не существует, поскольку отсутствует и стандартная комплектация, и в каждом конкретном случае цена формируется с учетом особенностей заказа, определением конструкции будущего РГСП - 5 М3, выбором материала, выбором способа антикоррозийной обработки, обогрева, теплоизоляции. Поэтому перед тем, как узнать стоимость изготовления, Вам необходимо заполнить опросный лист, указав назначение резервуара, желаемую комплектацию и другие важные сведения. Важно отметить что стоимость изготовления формируется из совокупности факторов в каждом конкретном случае.

Чтобы сформулировать финансовые условия сотрудничества, специалист завода «РезервуарСтройМаш» должен четко понимать ряд технических параметров потенциального оборудования, необходимо знать объем, хранимый продукт, эксплуатационные параметры РГСП - 5 М3, специфику использования, регион эксплуатации и необходимость в комплектации дополнительным оборудованием.

Также мы включаем в расчет стоимость строительно-монтажных и пусконаладочных работ, чтобы клиент мог детально понимать бюджет реализации проекта по изготовлению РГСП - 5 М3 под ключ.
