Аккумуляторные баки для отопления

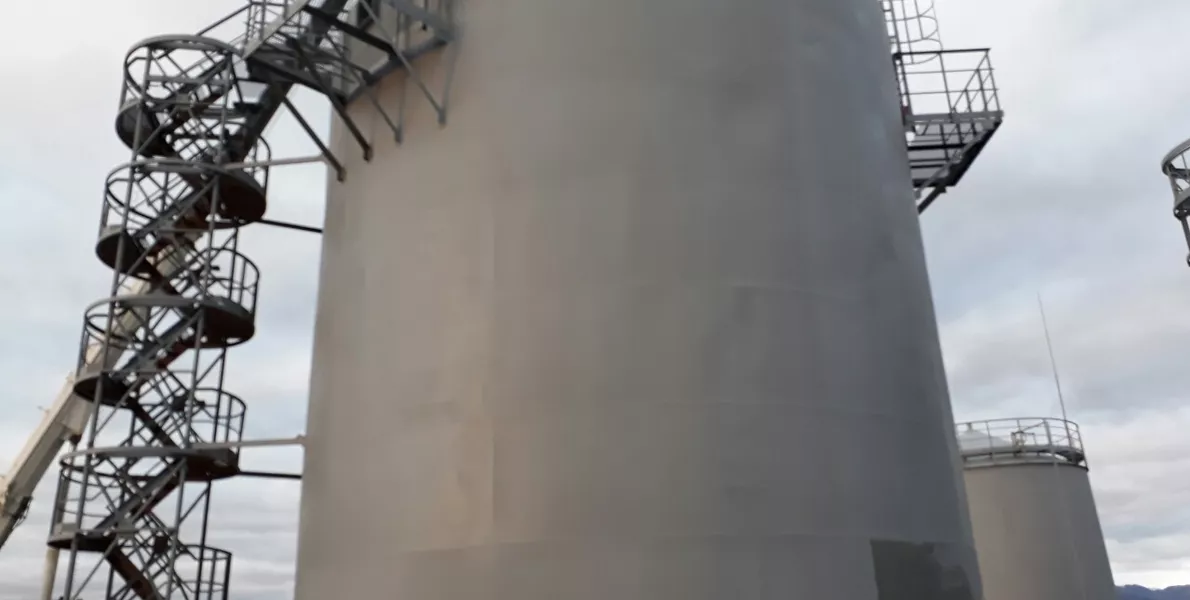

Бак-аккумулятор – это резервуар, в котором накапливается и хранится тепло. Для простоты его еще называют БАГВ, что означает «бак аккумуляторный горячей воды». Он используется в котельных и служит резервным источником питания в случае какой-нибудь аварии. Бак часто делают в форме вертикального цилиндра, хотя иногда можно встретить и прямоугольные емкости. Внешне, кстати, напоминает термос. Только очень большой. Но собственно, и назначение у него похожее.

Назначение БАГВ

Отопление жилого дома или любого другого помещения, которое осуществляется за счет котельной, происходит следующим образом.

• Теплоноситель (жидкость) нагревается в котле. И уже из него по разветвленной системе труб поступает в батареи.
• Со временем батареи остывают, и необходима новая порция теплоносителя.

За счет того, что котел работает практически постоянно, потребители не замечают процесса подачи нового тепла. Но зато они это сразу почувствуют, если случится авария. В этом случае котел останавливается, и температура в батареях очень быстро падает. И хорошо, если аварию удастся оперативно устранить.

Так вот, аккумуляторный бак нужен для того, чтобы потребители не заметили последствия аварии. При интегрировании БАГВ в систему отопления, все тепло сначала проходит через него. Он наполняется полностью, и только после этого включается насос, который начинает перегонять излишки в трубы.

Соответственно, если произошла авария или по какой-то причине в котел перестали подкладывать сырье, вся система отопления работает за счет того, что накопилось в баке. То есть в помещениях температура остается без изменений, пока ремонтные бригады делают свое дело. Ну, или пока сам БАГВ не опустеет. Но, как правило, резервуары делают достаточно большими, чтобы их хватило на непродолжительную остановку котельной. Ну а если авария окажется серьезной, то там уже подключаются другие меры помощи, например, резервные системы теплоснабжения.

Устройство БАГВ

Бак-аккумулятор горячей воды это большой цилиндр (чаще всего), установленный вертикально. Если он необходим только для поддержания тепла, то конструкция максимально проста. В нее входят:

• Утеплитель. Обычно используют двухконтурные резервуары, в котором утеплитель расположен между двумя стенками.
• Патрубок. Нужен для подачи воды, расположен в верхней части емкости.
• Патрубок обратки.

Но все немного сложнее с баке с подогревом. Внутри такого резервуара находится змеевик, к которому также подведены патрубки для входа и выхода. К этому змеевику подключается вода, которая циркулирует и на выходе получается горячая жидкость. Причем, чем длиннее змеевик, тем температура выше.

Разновидности БАГВ

Теплоаккумуляторы, так еще называют эти баки, бывают разные. Их конструкция может зависеть от конкретных целей и конкретной системы ГВС. Соответственно, они отличаются и по своей эффективности.

• БАГВ, в котором контур подключен напрямую. Это считается самой простой конструкцией. Емкость используют, если для котла и контура используется один теплоноситель, если на выходе температура выше той, что в контуре, и если во всех теплоносителях одинаковое давление.
• БАГВ, в котором происходит поточное снабжение горячей водой. В таких резервуарах вода идет снизу, а теплообменники начинают подключаться только в верхней части. И стоит ограничитель в точке забора горячей воды. Особенность таких емкостей, что с них не допускаются скачки объемов воды, все должно происходит плавно.
• БАГВ со встроенным баком. Эти резервуары по своему принципу напоминают бойлеры. Они крайне полезны, если в системе отопления, к которой подключены, происходят периодические отключения. Например, связанные с суровыми климатическими условиями. Такие баки можно использовать и напрямую для обогрева помещений, и подключать к ним другие резервуары.

Но какие бы ни были баки-акуммуляторы, для их производства руководствуются одинаковыми требованиями. Так, их делают из высококачественной листовой стали. И главное требование, чтобы металл выдерживал экстремальные температуры, причем, как со знаком «плюс», так и со знаком «минус».

И обязательно баки покрываются защитным слоем, которые защищают контур от коррозии. Без этого резервуары будут слишком быстро ржаветь, так как постоянно контактируют с водой и агрессивной внешней средой.

Правильная установка БАГВ

Бак-аккумулятор может теоретически располагаться в любом месте. Единственное ограничение, он не должен быть слишком близко к насосу. Необходимо соблюдать минимальное расстояние в 8 метров. В противном случае работающий насос будет вызывать нежелательную вибрацию у стенок и внутренней мембране резервуара.

Также надо учитывать, где монтировать насос. Проще всего работать, если он находится на поверхности. Но для глубоких емкостей это не подойдет, так как он может поднять воду максимум с глубины 8 метров. Соответственно, если БАГВ больше, то и насос надо располагать ниже.
