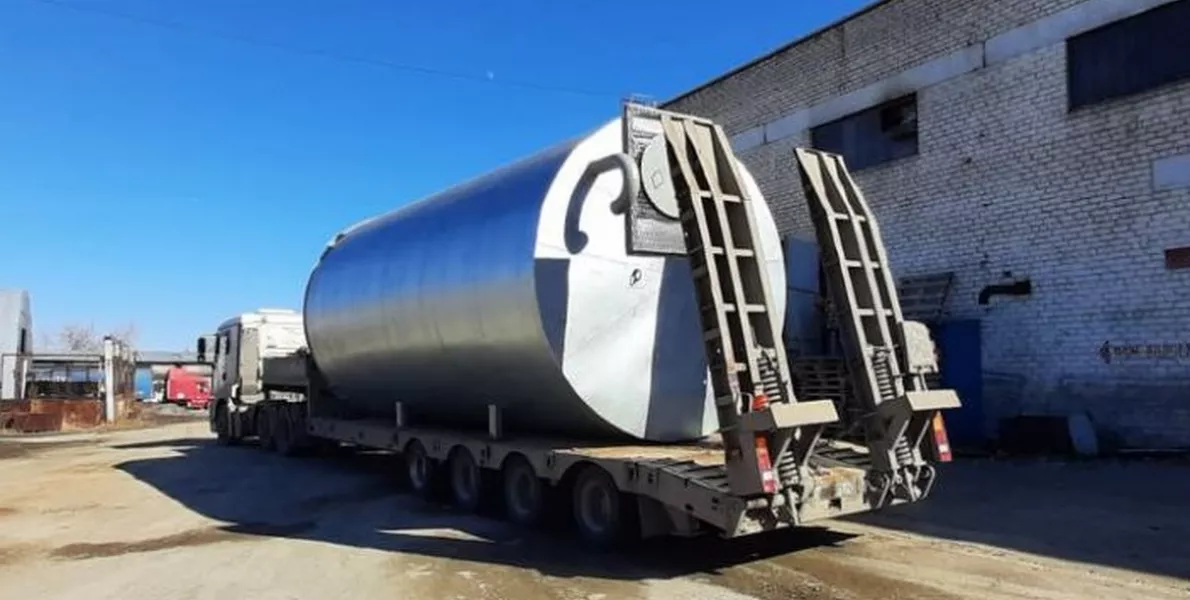

Основные виды резервуаров

Сейчас уже трудно представить, но когда-то нефть хранили в обычной яме с полом из глины, а сверху накрывали каменной плитой. Очень быстро этот метод показал свою неэффективность, так как топливо частично уходило в почву, а частично испарялось.

Поэтому в XIX веке американцы и русские практически одновременно и независимо друг от друга придумали специальные резервуары для хранения нефти. Обе конструкции были сделаны из металла, но имелись принципиальные отличия. Так, американский резервуар был прямоугольным, а русский – в форме цилиндра. И, как известно, прижилась именно вторая модель, так как на нее нужно было меньше металла, и ее было проще перевозить.

Сегодня резервуары используются на любом предприятии, которое занимается добычей, транспортировкой, хранением и реализацией нефти и нефтепродуктов. Например, на АЗС. Они бывают разные в зависимости от назначения, объема, частоты использования, климатических условий и так далее.

Вертикальные и горизонтальные резервуары

Горизонтальный резервуар (РГС) используется для хранения относительно небольшого объема жидкости, обычно до 100 кубических метров. В противном случае конструкция будет занимать слишком много места. Такие резервуары можно увидеть на:

• Нефтеперерабатывающих предприятиях – в них размещают различные виды нефтепродуктов;
• Автозаправках – для хранения различных видов топлива;
• На промышленных предприятиях – в них могут хранить запасы воды на случай пожара или, к примеру, бак аккумулятор горячей воды.

Вертикальный резервуар (РВС) занимает гораздо меньше места, чем горизонтальный. А потому его используют чаще всего в двух случаях – на ограниченной территории и если нужно залить большое количество жидкости. Объем вертикальной емкости может доходить до 50 тысяч кубометров. На крупных предприятиях можно увидеть целые резервуарные парки, когда много емкостей устанавливают рядом друг с другом.

Используют РВС в тех же целях, что горизонтальные – для хранения нефтепродуктов, воды, спиртосодержащих жидкостей и прочего жидкого сырья. Есть несколько отличий от РГС. Во-первых, вертикальные резервуары стационарные, их нельзя просто так перевезти. А во-вторых, их иногда делают с плавающей крышей, чтобы уменьшить испарения.

Наземные и подземные

Все резервуары можно также поделить на разные категории по типу размещения:

• Наземные – вся емкость находится на поверхности земли и стоит на специальном основании, чтобы уменьшить контакт с землей. А в регионах Крайнего Севера такие емкости устанавливают на сваи. Используются на временных или небольших предприятиях и в условиях, когда закапывать емкость трудно и дорого.
• Подземные – емкости, которые полностью скрыты под землей. Более того, у них верхняя граница жидкости должна располагаться на глубине минимум 20 сантиметров. Емкость подземная монтируется на специально подготовленную площадку, которую заливают бетоном. И необходимо надежно закрепить конструкцию, чтобы она не сдвинулась под землей в процессе эксплуатации, иначе это чревато серьезными авариями. Подземные резервуары чаще всего используются для длительного хранения нефтепродуктов. А иногда емкости нужно скрыть из соображений безопасности, как на АЗС в черте города.
• Полуподземные – часть резервуара находится на поверхности земли, но основной бак скрыт. Такие конструкции легче монтировать и легче обслуживать, чем полностью подземные.

Есть еще вариант подводного резервуара. Такие используются при морской добыче нефтепродуктов.

Материал и конструктивные особенности

Еще один главный параметр – из какого материала сделан резервуар. Емкости могут быть:

• Железобетонные – отличаются повышенной надежностью, но имеют серьезные проблемы с транспортировкой;
• Металлические – используют лучшие сплавы стали;
• Неметаллические -  при создании использовался пластик и стеклопакеты. Есть также варианты емкостей из резины.

Также резервуары могут быть не только цилиндрической формы, хотя это и самый популярный вариант. Но на некоторых предприятиях можно увидеть сферические емкости или каплевидные.

Также все резервуары могут быть одностенными и двустенными. Второй вариант более надежный и современный, так как обеспечивает дополнительный контроль. В промежуток между двумя контурами помещают специальные датчики, которые подадут сигнал в случае разгерметизации одной из стенок.
