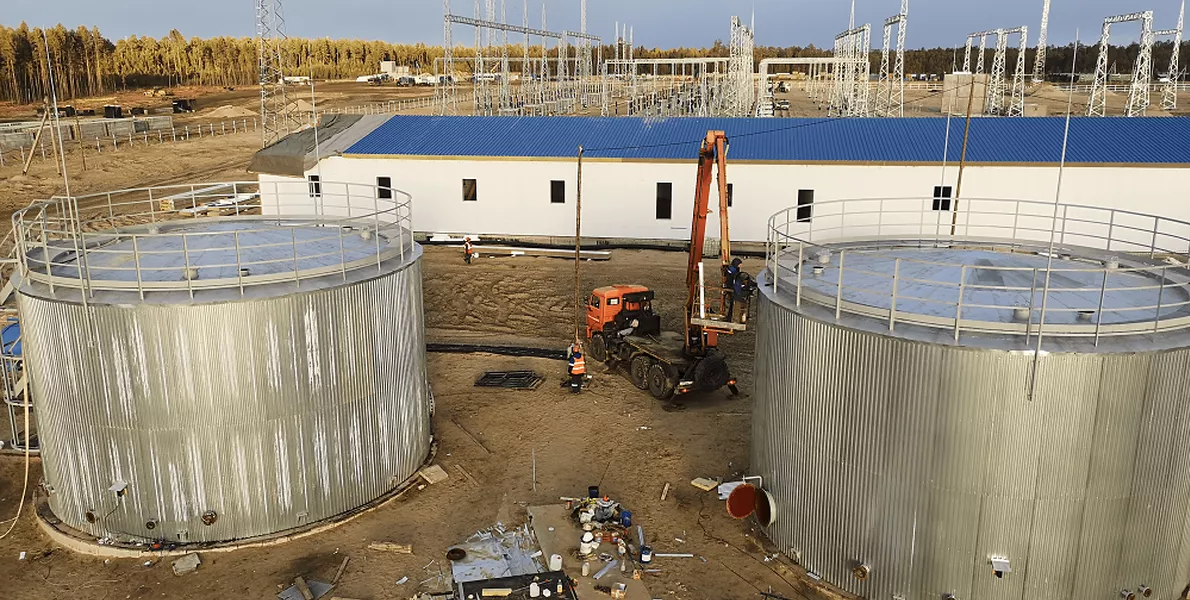

Хранение нефти и нефтепродуктов

Любые виды нефтепродуктов на специализированных предприятиях – нефтехранилищах – требуют тщательного хранения и особого отношения. Для этого разработаны и внедряются «Правила технической эксплуатации нефтебаз», которые регламентируют порядок приема, учета, сроков хранения и отгрузки нефтепродуктов, порядок размещения и обслуживания резервуаров для нефтепродуктов и другие положения, обеспечивающие стабильную и безопасную работу предприятия.

В зависимости от особенностей нефтебазы, основным элементом является подземный и наземный стальной резервуар, размещенный в вертикальном или горизонтальном положении.

Общая схема нефтебазы

Существует несколько параметров, определяющих классификацию нефтехранилищ:

По назначению:

базы хранения;
распределительные базы;
перевалочные базы.

По способу транспортировки нефти и продуктов ее переработки:

трубопроводные;
водные;
железнодорожные;
глубинные (доставка продукции осуществляется воздушным и/или автомобильным транспортов, так как предприятие удалено от других путей транспортировки).

По типу хранимых нефтепродуктов:

для горючих;
для легковоспламеняющихся.

Существуют критерии классификации по объемам хранения (зависит от параметров резервуаров) – делятся базы на категории 1, 2, А, Б и В.

Независимо от способа транспортировки нефтепродуктов на/из базу хранения, нефтехранилища разделены на несколько зон.

Зона приема продукции. Состоит из участка погрузки и разгрузки, и включает:

подъездные пути (на воде – пристани, причалы, пирсы);
погрузочно-разгрузочные площадки;
парки с резервуарами РВС (вертикальными) и/или РГС (горизонтальными);
технологическое оборудование (насосы, патрубки, трубы);
операторные пункты.

Зона хранения:

площадки с резервуар для нефтепродуктов;
насосные станции;
система трубопроводов;
операторные.

Оперативная зона (в ней осуществляется отпуск продукции небольшими партиями):

эстакады для подачи нефтепродуктов в автомобильные цистерны;
площадки для разлива в тару – возвратную (бочки) и безвозвратную (канистры);
склады хранения продукции в таре;
лаборатория, определяющая качество привезенного/хранимого/отпускаемого товара;
товарные клады;
площадки (цеха) для переработки некондиционных или отработанных продуктов нефти.

Зона со вспомогательными помещениями (используются для обслуживания нефтехранилища):

мастерские (механические, по производству/ремонту тары, прочие);
склады для хранения материальных ценностей и топлива для нужд предприятия);
котельная;
трансформаторные подстанции (или собственная электростанция);
сантехнические и водопроводные сооружения;
службы, отвечающие за противопожарную безопасность.

Административно-хозяйственная зона с сооружениями для:

управления;
пожарного депо;
транспорта базы.

Очистные сооружения:

нефтеуловители (отделяют нефть от воды) с насосной станцией;
изолированные отстойники;
иловая площадка.

Некоторые нефтебазы могут иметь дополнительные зоны – например, для проживания обслуживающего персонала, работающего вахтовым методом.

На что обратить внимание при проектировании резервуара

К любому резервуару для нефти предъявляются определенные требования в соответствии с техническими условиями – они определяют толщину стенок корпуса и их количество, наличие и количество определенного технологического оборудования (патрубки, люки, насосы, смотровые площадки, клапаны дыхательные и предохранительные, прочее).

При проектировании резервуаров руководствуются нормами ВНТП 5-95, которые определяют порядок хранения нефти и продуктов ее переработки. При этом учитываются:

Как объем и параметры отдельной емкости, так и всего резервуарного парка для обеспечения расчетного количества и ассортимента продукции.
Тип емкости в зависимости от условий эксплуатации, особенностей конкретных нефтепродуктов (нефть, мазут, дизель, бензин, масло), специфики климатических условий.
Мероприятия по снижению потерь (естественные испарения, механические повреждения, прочее)
Тип и количество трубопроводных коммуникаций (трубы, сифоны, патрубки, вентили) – для предотвращения смешивания жидкостей разных категорий.
Специфику размещения разных типов емкостей. Для наземных (РВС, РВСП, прочих) проектируются понтоны и плавающие крыши.
Тип оборудования, которым оснащается емкость, количество комплектов и типоразмеры – в соответствии с особенностями и хранимого продукта, и типа резервуара (вертикальный или горизонтальный, подземный или наземный).
В зависимости от типа хранилища и нефтепродуктов, сберегаемых в нем, подбирают дыхательную арматуру. Например, вентиляционные патрубки с огнепреградителями предусматривают для емкостей с давлением паров более 200 мм ртутного столба.
Зависимость скорости опускания/подъема плавающей крыши в зависимости от скорости подачи жидкости и объема самого хранилища.
Гидравлические расчеты в соответствии с вязкостью (плотностью) транспортируемого продукта – для определения оптимального диаметра трубопровода.
Необходимость установки на трубопровод системы защиты (металлические кожухи), путевого подогрева и/или тепловой изоляции в зависимости от условий климатического пояса и степени застывания жидкостей. Определяется вариант подогрева – паром, горячей водой, ленточными или кабельными электрическими нагревателями.
Тип оборудования и комплекс мероприятий для вытеснения из трубопровода продуктов с высокой вязкостью и низкой температурой застывания.

Также уделяется особое внимание защите окружающей среды – рассчитываются противофильтрационные покрытия, предотвращающие попадание нефтепродуктов в почву и грунтовые воды.

При проектировании всех резервуаров – РГС, РВСС, РВСПК – принимаю во внимание близость нефтехранилища к электрифицированной железной дороге: необходима разработка дополнительных мероприятий по защите емкостей от образования искр и возникновения пожара.

Как хранить нефть и нефтепродукты

Независимо от того, используется горизонтальный резервуар в подземном исполнении или вертикальная емкость для нефтепродуктов на открытой площадке (наземная), требования к хранению содержимого остаются общими.

К ним относятся:

Размещение жидкостей марок и видов – в отдельных резервуарах.
Сами емкости и оборудование в них проходят регулярный осмотр и обслуживание. Повышенное внимание уделяется и системам защиты от молний и статического электричества.
Для летучих материалов (бензин) используются только понтонные конструкции, емкости с газовой обвязкой или плавающей крышей (исключение – авиационное топливо).
Люки и запорная арматура, укомплектованная прокладками, должны быть устойчивы к продуктам переработки нефти.
При проведении замеров (уровень, масса, забор проб) в резервуарах с избыточным давлением запрещено использовать измерительные средства, которые приведут к разгерметизации газового пространства.
В процессе опорожнения и наполнения емкостей с плавающей крышей или понтоном скорость вертикального перемещения конструкции должны учитываться особенности материала стенок хранилища (сталь или синтетика) и объема хранилища (они отличаются).
Пропускная способность клапанов (предохранительных и дыхательных) или вентиляционных патрубков всегда должна быть больше производительности наполнения и опорожнения емкости.
Необходимо постоянно контролировать уровень подтоварной воды: он не должен быть выше отметки в дренажном устройстве, а в холодное время производится ее слив.

Обязательным условием правильного хранения нефтепродуктов является выполнение мероприятий по снижению потерь:

Контроль герметичности крыши хранилища и проектного давления в нем.
Высота налива продуктов с высоким уровнем испарения должна быть максимальной.
Обязательное нанесение на внешние стенки светоотражающих покрытий.
Теплоизоляция емкостей, предназначенных для застывающих жидкостей.

Площадки с резервуарами для нефти.

Кроме этого, предъявляются отдельные требования для хранения нефтепродуктов в таре:

При размещении в помещениях – только в специально подготовленных (допускается хранение на одноэтажных подземных объектах).
На открытых площадках – на непродолжительное время в летнюю пору (не допускается нагрев выше 45°С) или под навесом.
Запрещено хранение емкостей с нефтепродуктами в упаковке из бумаги или дерева.
